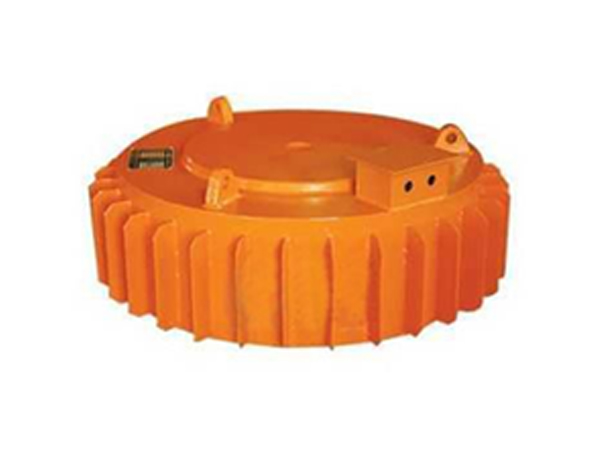

干式圓盤電磁除鐵器


簡述

　　RCDB系列干式電磁除鐵器（亦稱PDC系列盤式、RCDY系列）是一種用于清除粉狀或塊狀非磁性物料中雜鐵的除鐵裝置。其內部采用電工專用樹脂澆注，自冷式全密封結構。具有透磁深度大、吸力強、防塵、防雨、耐腐蝕等特點，在惡劣的環境中仍能可靠運行?？膳cCF、CFL系列懸掛式電磁除鐵器通用。

　　其主要性能指標均達到或高于JB/T7689-2004標準要求，該產品可除去混雜在非磁性物料中0.1～35公斤的鐵磁性物質。

主要技術參數：

項目	適應帶寬mm	額定吊高hmm	磁場強度≥mT	物料厚度≤mm	勵磁功率≤kw	適應帶速≤m/s	重量kg	外型尺寸mm
參數								外型尺寸mm
型號								A	B	Dф	dф
RCDB-3	300	75	50	50	0.4	4.5	185	210	250	400	280
RCDB-4	400	100	50	70	0.6		300	240	280	500	400
RCDB-5	500	150	60	90	1		430	280	325	610	450
RCDB-6	600	175	60	120	1.6		580	280	325	710	500
RCDB-6.5	650	200	70	150	2		680	280	325	816	640
RCDB-8	800	250	70	200	3.6		950	310	355	960	780
RCDB-10	1000	300	70	250	5		1520	310	360	1200	920
RCDB-12	1200	350	70	300	6.8		2250	310	365	1400	1000
RCDB-14	1400	400	70	350	9		2950	405	485	1650	1400
RCDB-16	1600	450	70	400	13		4800	460	540	1900	1650
RCDB-18	1800	500	70	450	18		6900	530	610	2150	1800

RCDB-T系列超強干式電磁除鐵器-主要技術參數：

型號參數項目		冷卻方式	適用帶寬mm	額定吊高h\mm	磁場強度mT	蒸發冷卻勵磁功率KW	自然冷卻勵磁功率KW	外型尺寸mm	適應帶速≤m/s	整機重量 Kg
RCDB-6.5 RCDZ1-6.5	T1	自然冷卻/蒸發冷卻	650	200	90	5	4	Φ1000x665	4.5	800
	T2				120	7	6	Φ1000x6710		1200
	T3				150	11	10	Φ1000x670		1650
RCDB-8 RCDZ1-8	T1		800	250	90	6.5	5.3	Φ1150x680		1530
	T2				120	8.5	7.5	Φ1150x760		1920
	T3				150	13	11.5	Φ1150x820		2400
RCDB-10 RCDZ1-10	T1		1000	300	90	9	7.1	Φ1300x610		2320
	T2				120	11	9.0	Φ1300x720		3010
	T3				150	18	14.0	Φ1300x820		3480
RCDB-12 RCDZ1-12	T1		1200	350	90	12	9.0	Φ1550x630		3290
	T2				120	18.5	13.5	Φ1550x770		4100
	T3				150	19.8	16.0	Φ1550x910		5300
RCDB-14 RCDZ1-14	T1		1400	400	90	21	11.5	Φ1950x720		4500
	T2				120	25	15.0	Φ1950x850		6100
	T3				150	28	19.5	Φ1950x1000		8500
RCDB-16 RCDZ2-16	T1		1600	450	90	26	18.0	Φ2000x1180		5800
	T2				120	29	22.0	Φ2000x1230		7100
	T3				150	39	26.5	Φ2000x1270		9320
RCDB-18 RCDZ1-18	T1		1800	500	90	28	17.5	Φ2400x1280		8060
	T2				120	33	25.0	Φ2400x1340		9600
	T3				150	41	32.5	Φ2400x1420		11200
RCDB-20 RCDZ1-20	T1		2000	550	90	35	22.0	Φ2650x1430		9800
	T2				120	43	29.5	Φ2650x1470		12560
	T3				150	50	36.0	Φ2650x1520		15300
RCDB-22 RCDZ1-22	T1		2200	600	90	45	30.0	Φ3100x1530		13200
	T2				120	52	36.5	Φ3100x1580		14600
	T3				150	61	43.0	Φ3100x1640		19800
RCDB-24 RCDZ1-24	T1		2400	650	90	52	37.0	Φ3420x1650		15500
	T2				120	62	44.0	Φ3420x1690		18900
	T3				150	75	51.0	Φ3420x1720		22600
