產品說明

　　本系列高溫鏈板秤是專為水泥、冶金、化工等行業中高溫度，高硬度物料（如水泥熟料）在輸送過程中進行連續配料與計量而設計。
　　S型裙邊料板由耐磨鋼板采用專用模具沖壓成型，結構緊湊，運轉平穩，噪聲小，兩側的裙邊能有效地防止物料漏撒。
　　輸送機構采用大節距鏈輪和單側彎板滾子鏈，經熱處理，耐溫、耐磨，不跑偏。
　　拖動機構采用異步電機配套BW（E）系列擺線針輪減速機，適用于變頻調速配料和恒速計量兩種模式。
　　弱磁式齒輪測速裝置和耐高溫荷重傳感器使得速度、重量信號準確、穩定。
　　懸吊式結構，料倉和拖動機構與秤架一體化，安裝和使用簡單、方便。
　　采用平衡梁傳感器，按裝空間低，計量準確，精度高。廣泛應用于立窯、旋窯的出料計量，以及電力、礦山、冶金、煤炭等的物料輸送計量

主要特點:
　　1、專用于高溫物料的計量和控制。
　　2、U型裙邊鏈板，采用16錳4~5MM厚板，由專用模具沖壓成型。
　　3、輸送機構采用50.8節距的單側彎板滾珠鏈和鏈輪，耐溫、耐磨、不跑偏。
　　4、仿申克直聯減速電機，保證了長期穩定運行。
　　5、采用高精度傳感器（拉力）懸掛稱重。
　　6、采用數字采集模塊，有效分辨率高達100萬；采集速率50次/秒；年漂移小于50PPM；溫度漂移小于50PPM。
　　7、速度測量選用齒輪測速或旋轉編碼

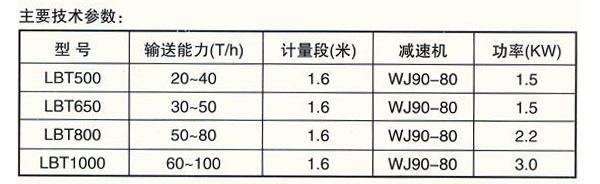

技術指標
　　1、 計量精度：≤±1%
　　2、 控制精度：≤±2%
　　3、 調速范圍：10：1
　　4、 工作方式：連續

工作原理：
　　來自皮帶上物料的重量信號和鏈板運行的速度信號一同傳送到3U403（一機一路DCS接口）或3U600（一機十六路）測量和控制系統中（3U403和3U600內部均以微處理器為核心）。通過連續不斷的比較設定值與鏈板實際輸送的物料重量，不停的調節鏈板的運行速度。因此使物料流量總能穩定在設定值上。
